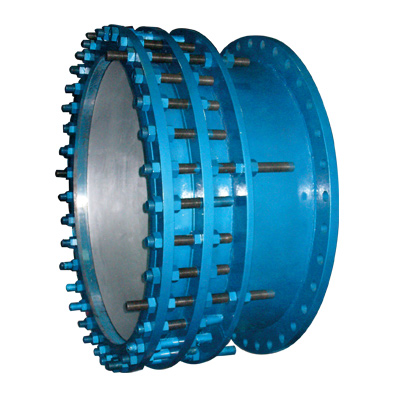

VSSJA-2-10 管道传力接头

VSSJA-2-10 管道传力接头

  • Q Q:9707509
  • 电话:0577-67186683
  • 手机:136 9583 0909
  • 产品参数

型 号:VSSJA-2(B2F)



VSSJA-2型双法兰松套限位伸缩节的性能特点:
        双法兰限位伸缩节型号VSSJA-2或B2F型,管道西边使用法兰的连接方式,安装在管道上可以和阀门、水泵、流量器等设备连接,既不唱了管道的伸缩器,又对阀门等设备的维修提供了方便。双法兰限位伸缩节是由松套伸缩接头和一个法兰限位短管组合而成。此种伸缩接头能防止管道因超量位移导致补偿接头的泄露和损坏,主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。双法兰限位伸缩节的优点是伸缩量大、安装方便快捷。双法兰限位伸缩节的特点最适用于两端法兰连接的管道上面。





详细介绍













VSSJA-2型双法兰限位伸缩接头材料表




名称

数量

材料

1

本体

1

QT400-15、Q235A、ZG230-450、20

2

密封圈

1

NBR

3

压盖

1

QT400-15、Q235A、ZG230-450、20

4

限位短管法兰

1

Q235A、20、16Mn

5

螺母

4n

Q235A、20、1Cr18Ni9Ti

6

长螺柱

n

Q235A、35、1Cr18Ni9Ti

7

螺柱

n

Q235A、35、1Cr18Ni9Ti


VSSJA-2型双法兰限位伸缩接头安装数据表






公称通径

管子外径

外形尺寸

伸缩量

法兰连接尺寸

Dw

L

L1

0.6MPa

1.0MPa

D

D1

n-d。

D

D1

n-d。

65

76

340

105

50

160

130

4-¢14

185

145

4-¢18

80

89

190

150

4-¢18

200

160

8-¢18

100

108

210

170

220

180

114

125

133

240

200

8-¢18

250

210

140

150

159

265

225

285

240

8-¢22

168

200

219

320

280

340

295

250

273

370

335

12-¢18

395

350



12-¢22

300

325

350

130

65

440

395

12-¢22

445

400

350

377

490

445

505

460

16-¢22

400

426

540

495



16-¢22

565

515

16-¢26

450

480

595

550

615

565

20-¢26

500

530

645

600

20-¢22

670

620

600

630

755

705

20-¢26

780

725

20-¢30

700

720

860

810

24-¢26

895

840

24-¢30

800

820

590

220

130

975

920

24-¢30

1015

950

24-¢33

900

920

1075

1020

1115

1015

28-¢33

1000

1020

1175

1120

28-¢30

1230

1160

28-¢36

1200

1220

1405

1340

32-¢33

1455

1380

32-¢40

1400

1420

1630

1560

36-¢36

1675

1590

36-¢42

1500

1520

1730

1660

-

-

-

1600

1620

1830

1760

40-¢36

1915

1820

40-¢48

1800

1820

2045

1970

44-¢40

2115

2020

44-¢48

2000

2020

2265

2180

48-¢42

2325

2230

48-¢48

2200

2220

2475

2390

52-¢42

2550

2440

52-¢56

2400

2420

2685

2600

56-¢42

2760

2650

56-¢56
