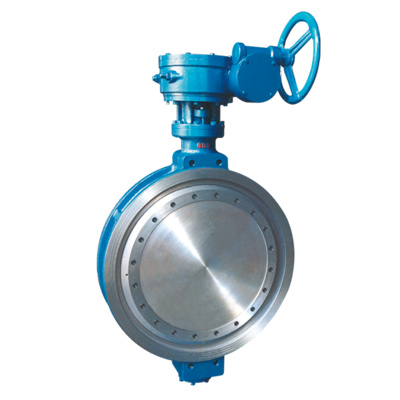

大口径对夹式硬密封蝶阀

大口径对夹式硬密封蝶阀

  • Q Q:9707509
  • 电话:0577-67186683
  • 手机:136 9583 0909
  • 产品参数

一、对夹式硬密封蝶阀 概述

对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

二、对夹式硬密封蝶阀 特点

1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、对夹式硬密封蝶阀 采用标准

设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、对夹式硬密封蝶阀 主要技术参数

公称通径DN(mm)50~1200
公称压力PN(MPa)0.61.01.62.54.0
试验压力强度试验0.91.52.43.756.0
密封试验0.661.11.762.754.4
气密封试验0.60.60.60.60.6
适用介质水、蒸气、油品、酸类腐蚀性等。
驱动方式手动、蜗轮传动、气动、电动
适用温度碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

五、对夹式硬密封蝶阀 主要零件材质

零件名称材料
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈不锈钢、聚内脂、抗磨材料
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料柔性石墨

六、对夹式硬密封蝶阀 偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。

偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。

另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

七、对夹式硬密封蝶阀 外型尺寸

对夹式硬密封蝶阀连接尺寸(PN0.6MPa~PN1.0MPa)

公称通径结构长度
标准值
外形尺寸(参考值)连接尺寸(标准值)重量
(kg)
HH1A1B1PN0.6MPaPN1.0MPa
毫米英寸LD1Z-dD1Z-d
502431123501802001104-141254-1811
6521/2461153701802001304-141454-1812
803491203801802001504-181608-1814
1004561384201802001704-181808-1816
1255641644601802002008-182108-1826
1506701755552702802258-182408-2228
2008712086052702802808-182958-2244
250107624368027028033512-1835012-2268
300128328380038042039512-2240012-2285
350149231083538042044512-2246016-22121
4001610234091545047049516-2251516-22140
4501811438096048049055016-2256520-26190
50020127410102048049060020-2262020-26260
60024154470122548049070520-2672520-30380
70028165550135564066081024-2684024-30450
80032190640147064066092024-3095024-33650
900362037101545750860102024-30105028-33830
1000402167701795850900112028-30116028-361050
1200482548901965850900134032-33138032-391400

对夹式硬密封蝶阀连接尺寸(PN1.6MPa~PN2.5MPa)

公称通径结构长度
标准值
外形尺寸(参考值)连接尺寸(标准值)重量
(kg)
HH1A1B1PN1.6MPaPN2.5MPa
毫米英寸LD1Z-dD1Z-d
502431123501802001254-141254-1811
6521/2461153701802001454-141458-1812
803491203801802001608-181608-1815
1004561384201802001808-181908-2217
1255641644601802002108-182208-2627
1506701755552702802408-222508-2629
20087120860527028029512-2231012-2645
250107624368027028035512-2637012-3069
300128328382538042041012-2643016-3086
350149231090038042047016-2649016-33122
4001610234098045047052516-3055016-36141
45018114380103048049058520-3060020-36191
50020127410110548049065020-3366020-36260
60024154470131048049077020-3677020-39380
70028165550143564066084024-3687524-42450
80032190640160564066095024-3999024-48650
900362037101745750860105028-39109028-48830
1000402167701885850900117028-42121028-561050
1200482548902105850900139032-48142032-561400

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。

对夹式硬密封蝶阀连接尺寸(PN4.0MPa)

公称通径结构长度
标准值
外形尺寸(参考值)连接尺寸
标准值
HH1A1B1PN40MPa
毫米英寸LD1Z-d
502431123501802001254-14
6521/2461153702702801458-18
803491203802702801608-18
1004561384202702801908-22
1255641644603804202208-26
1506701755553804202508-26
20087120860545047032012-30
250107624368045047038512-33
300128328382545047045016-33
350149231090048049051016-36
4001610234098048049058516-39
45018114380103064066061020-39
50020127410110564066067020-42

注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
