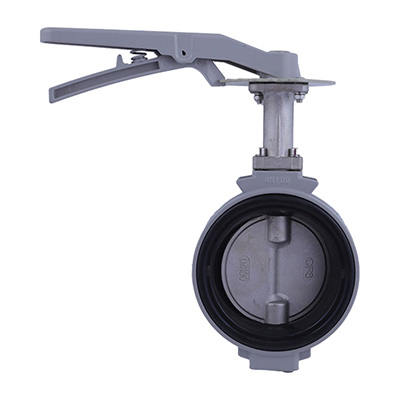

对夹铝合金防结露蝶阀FD71X-16L

对夹铝合金防结露蝶阀FD71X-16L

防结露蝶阀的驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、对夹，结构形式可选用中线式，密封结构可选用软密封，压力范围PN0.1-2.5Mpa，公称通径为DN50-300mm，材质可选用铝合金。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。

结构特点：

1、超轻铝合金阀体，扭矩小，使用安装方便，适用于空调、工业水处理设备，有很强的防结露功能。铝合金压铸阀体，杜绝锈蚀。防结露蝶阀在防止结露方面发挥超群的功能。利用多年积累的技术和经验开发的独特的多层次渐近接触式阀座，以及综合其它多项技术的F500系列蝶阀正在越来越多的领域替代其它阀门，具有施工简单、使用寿命长的特点。

2、优异持久的密封性能，独有的多层次渐进接触式阀座设计，使阀板在关闭过程中逐渐接触阀座，在保证良好的密封性能的同时，减少不必要的扭矩，从而延长阀座的使用寿命。

3、扭矩减小实现了驱动装置的轻量化和小型化

4、独有的阀杆密封环防止流体泄漏

5、不同材质的阀座，适应不同工况，具有良好的防腐和密封性能

6、球形阀板运动轨迹使得阀门转动灵活自如，阀板是按一个完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是阀板的上、下顶端处的轴向密封面处也不例外，这样的密封面在密封时，尽管有了接触，却是相当平滑的，所以力矩减小了，密封性能改善了，特别是轴向密封处的磨擦减小了，采用这一技术的阀座寿命增加了三倍。

对夹铝合金防结露蝶阀FD71X-16L
