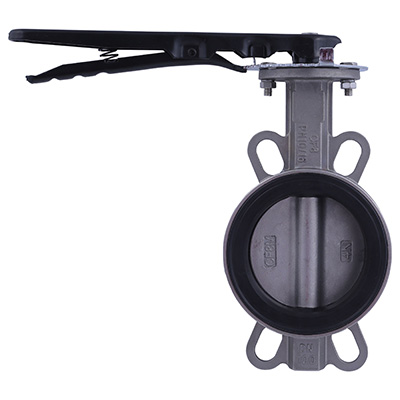

304对夹软靠背蝶阀WD71XP-16P

304对夹软靠背蝶阀WD71XP-16P

  • Q Q:9707509
  • 电话:0577-67090818
  • 手机:133 8858 8358
  • 产品参数

304对夹软靠背蝶阀WD71XP-16P

软密封蝶阀适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力、;台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
采用标准 :
设 计 标 准:GB/T12238-1989; lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241.6-1998; IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989; lS0 5752-1988或BS EN558-1
压 力 试 验:GB/T13927-1 992;JB/T9092-1999; lS0 5028-1993或BS 6755-l-1986主要技术参数

公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.O1.6
试验压力 Ps(MPa)强度试验0.91.52.4
密封试验O.661.11.76
适用介质空气、水、污水、蒸气、煤气、油品等
驱动形式手动、蜗轮传动、气传动、电传动

主要零件的材料

零件名称材料
阀体球墨铸铁、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟乙烯
阀杆2Cr13、不锈钢
填料0型圈、柔性石墨

主要密封材料

材料品种氯丁橡胶丁腈橡胶乙丙橡胶聚四氟乙烯硅橡胶氟橡胶
代号×或 0rJXA或orJAXB或orJBxC、JC或0rFXD或orJD× E或orJE
耐最高温度82℃93℃150℃232℃250℃204℃
耐最低温度-40℃-40℃-40℃-268℃-70℃-23℃
适用工作温度≤65℃≤80℃≤120℃≤200℃≤200℃≤180℃


304对夹软靠背蝶阀WD71XP-16P
