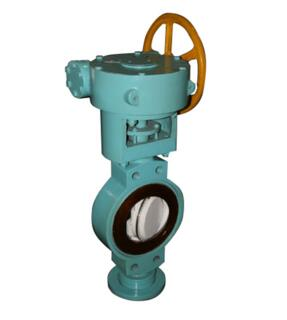

整体式双向压硬密封蝶阀
日期:2020-10-09

整体式双向压硬密封蝶阀,蝶板密封圈不采用机械夹固的方法,而是采用在蝶板上堆焊不同的合金材料,通过高精度机床加工而成,承受正向与反向介质压力密封“零”泄漏的蝶阀。并采用了“斜置椭圆蝶板径向动平衡密封系统”可靠地实现了蝶阀密封零泄漏,是真正具有国际领先水平的高科技新产品




整体式双向压硬密封蝶阀适用范围:

    整体式双向压硬密封蝶阀适用于高、中、低压,高温、低温的管路中作闭路密封装置、节流装置和调节装置。双偏心单向金属密封蝶阀广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。



整体式双向压硬密封蝶阀结构特点:

1、蝶阀为双向承压,双向金属密封,承受正向与反向介质压力密封“零”泄漏的蝶阀,特殊的结构形式可任意调整密封比压,采用偏心S形锥形阀座密封面,使密封面不易损坏,提高阀门的使用寿命。

2、操作扭矩较小,转90度启闭,轻便迅速。

3、耐压、耐磨、耐高温,并可通过不同的材料组合获得好的腐蚀性能。

4、流阻小,具有良好的水力特性,流量特性近似倾斜直线 ,节能效果好。

5、密封可靠,启闭寿命长。

6、阀板采用符合流体力学性能的双平板桁架式多流道设计。


整体式双向压硬密封蝶阀主要参数

连接形式

对夹连接

对焊连接

法兰连接

凸耳连接

公称通径(mm)

DN50~1400

公称压力(MPa)

0.25~10

阀门材料

WCB、A105、不锈钢等

适用介质

水、水蒸气、空气、油、电力介质

适用温度(℃)

-29~650

设计制造

GB/T 12238、JB/T 8527

结构长度

GB/T 12221

连接法兰

JB/T 74、GB/T 9113

压力试验

GB/T 13927

传动方式

手动、蜗轮传动、气动、电动、液动等
