蝶阀种类繁多,主要有几种分类?
日期:2020-12-15

蝶阀种类繁多,优点也非常明显。能耐高温,适用压力范围广,阀门公称通径大,自洁能力强,阀体采用碳钢制造,阀板的密封圈材质也有很多选项。经常被用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。今天我们就从多个方面来讲下蝶阀的分类吧。


一、按驱动方式分

(1)电动蝶阀

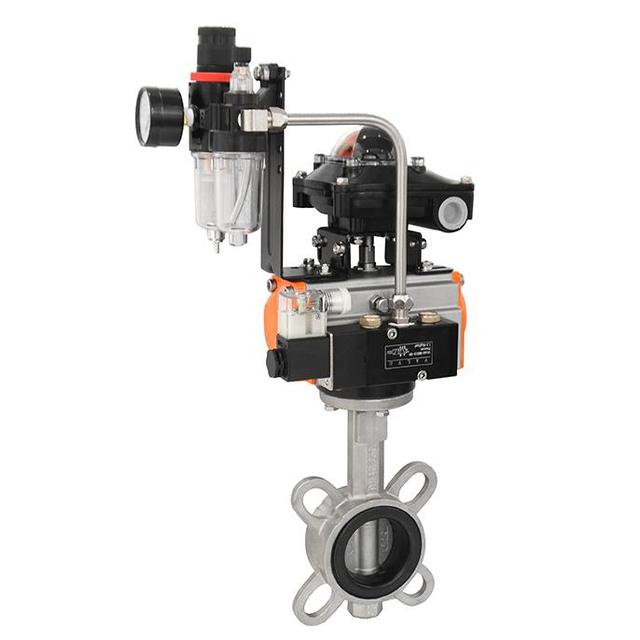

(2)气动蝶阀

(3)液动蝶阀

(4)手动蝶阀

二、按结构形式分:

(1)中心密封蝶阀

(2)单偏心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

三、密封面材质分:

(1)软密封蝶阀。

1.密封副由非金属软质材料对非金属软质材料构成

2.密封副由金属硬质材料对非金属软质材料构成

(2)金属硬密封蝶阀。

密封副由金属硬质材料对金属硬质材料构成

四、按密封形式分:

(1)强制密封蝶阀。

1.弹性密封蝶阀:密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生。

2.外加转矩密封蝶阀:密封比压由外加于阀门轴上的转矩产生。

(2)充压密封蝶阀:密封比压由阀座或阀板上的弹件密封元件充压产生。

(3)自动密封蝶阀:密封比压由介质压力自动产生。

四、按工作压力分:

(1)真空蝶阀。工作压力低于标堆大气压的蝶阀。

(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。

(4)高压蝶阀。公称压力PN为10.0--80.0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

五、按工作温度分:

(1)高温。t>450 °C的蝶阀。

(2)中温蝶阀。120 C<t<450 ℃的蝶阀。

(3)常温蝶阀。一40C<t<120 °C的蝶阀。

(4)低温蝶阀。一100<t<一40 °C的蝶阀。

(5)超低温蝶阀。t<一100 °C的蝶阀。

六、按连接方式分:

1、对夹式蝶阀

对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。

对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

2、法兰式蝶阀

法兰式蝶阀为垂直板式结构,阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构,安装在阀体上,蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质,是安装在蝶板上的。

3、凸耳式蝶阀

4、焊接式蝶阀

焊接式蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质量。
