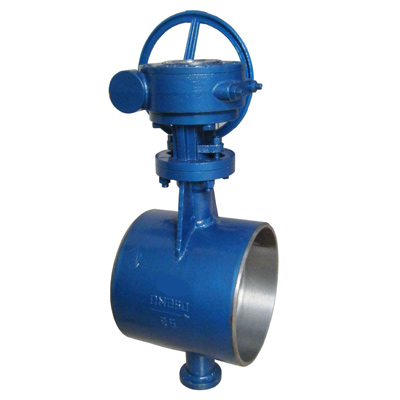

对焊硬密封蝶阀

  • Q Q:9707509
  • 电话:0577-67186683
  • 手机:136 9583 0909
  • 产品参数

一、对焊蝶阀 用途及特点

本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
传动型式:蜗轮传动、气动传动、电动传动。

二、对焊蝶阀 采用标准

焊接尺寸:GB1224;ANSI B16.25; DIN2559
结构长度:GB/T12221-1989;API609
压力试验:GB/T13927-1992;API598

三、对焊蝶阀 主要技术参数

公称通径DN(mm)DN(100~1200)mm、in4-48
公称压力PN(MPa)强度试验(1.5×PN)密封试验(1.1×PN)
适用温度碳钢:-29℃~425℃,不锈钢:-40℃~600℃
适用介质水、热水、蒸汽、油品
焊接标准GB12224、ANSI B16.25、DIN2559
压力等级ANSI 150LB磅级/PN25
驱动形式蜗轮传动、气动、电动

四、对焊蝶阀 主要零件材料

阀体碳钢、不锈钢、铬钼钢
蝶板碳钢、合金钢、铬钼钢
阀座不锈钢、钴基硬质合金
轴套不锈钢
阀杆不锈钢、特殊材料
填料柔性石墨

五、D(3/6/9)63H-10/16/25/40C、P、R对焊蝶阀连接尺寸

公称压力PN1.6
通径外形尺寸(参考值)参考重量(kg)
毫米英寸LDdHH1AB
80318090789035618020027
10041901109610037518020034
125520013512111340118020041
150621016114613045027028043
200823022220220554540042581
25010250278254235630400425102
30012270330303275715450560132
35014290382351309817450560164
40016310432398346923535580193
450183304844509321059535580238
500203505355014271126535580302
600243906366025091369570660457
700284307266925721492750550810
8003247082679263816227505501093
9003651092689270019247505501410
100040550102899276520549007501870
12004863012281192860225910009252082
14005671014281392986261010009252850
160064790162815921106285610009254235
180072870182817921226312111009805346
200080950202819921345338511009807328
公称压力PN2.5
通径外形尺寸(参考值)参考重量(kg)
毫米英寸LDdHH1AB
80318090789035618020038
10041901109610638718020040
125520013512112241318020060
150621016114613645927028065
200823022220221558540042585
25010250278254247649400425135
30012270330303288771450560175
35014290382351333929450560195
40016310432398359993535580295
450183304844504051053535580350
500203505355014441245535580510
600243906366025211750570660625
700284307266925861519750550925
8003247082679265916597505501260
9003651092689272018297505501790
100040550102899278019499007501940
12004863012281192889224310009252810
140056710142813921000246210009253500
公称压力PN4.0
通径外形尺寸(参考值)参考重量(kg)
毫米英寸LDdHH1AB
803180907810843018020039
10041901109610839218020050
125520013512012041418020075
1506210161145135494270280100
2008230222200202578400425135
25010250278252235673400425190
30012270330301280793450560240
35014290382351315921450560320
400163104323983551021535580450
450183304844483701143535580500
500203505354954201192535580560
600243906365954901327570660720
