通风蝶阀当前位置:首页 > 产品中心

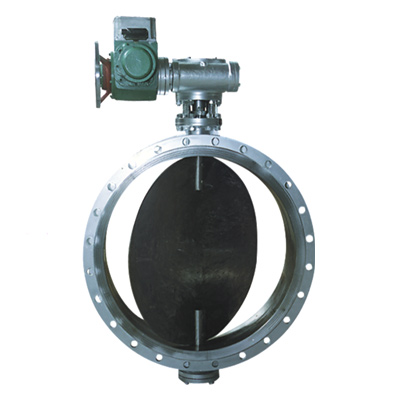

电动多叶蝶阀 风机专用阀

电动多叶蝶阀 风机专用阀

  • Q Q:9707509
  • 电话:0577-67090818
  • 手机:133 8858 8358
  • 产品参数

通风蝶阀应用范围:

通风蝶阀适用温度随阀体选材而定,公称压力≤1.0MPa,一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

通风蝶阀结构特点:

1、通风蝶阀设计新颖、合理,结构独特,重量轻,启闭迅速。

2、蝶阀操力矩小,操作方便,省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

4、内无连杆、螺栓等、工作可靠、使用寿命长,不受介质流向影响

通风蝶阀标准规范;

设计制造标准:GB/T 12238-1989;JB/T8692-1998

结构长度标准:GB/T 12221-2005

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

连接法兰标准:GB/T 9115.1

压力温度等级:GB/T 12224-2005


主要技术参数

公称通径

DN(mm)

50~3000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力 Ps(MPa)

强度试验

0.075

0.375

0.9

密封试验

≤1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等


通风蝶阀零件材料:

零件名称

材料

阀体

铸钢、铬钼钢、不锈钢、锰板、耐高温双相不锈钢等

蝶板

铸钢、铬钼钢、不锈钢、锰板、耐高温双相不锈钢等

密封圈

阀体本体

阀杆

碳钢、 2Crl3、不锈钢、等

填料

柔性石墨

D341W-2.5C系列连接尺寸

公称通径

结构长度
(标准值)

外形尺寸
(参考值)

连接尺寸 (标准值)

0.05MPa、0.25MPa

O.6MPa

mm

inch

L

H

H1

D

K

d

Z-d

D

K

d

Z-d

100

4

120

105

219

210

170

145

4-18

210

170

145

4-18

125

5

120

120

234

240

200

175

8-18

240

200

175

8-18

150

6

120

132

247

265

225

199

8-18

265

225

199

8-18

200

8

140

160

403

320

280

254

8-18

320

280

254

8-18

250

10

140

187

433

375

335

309

12-18

375

335

309

12-18

300

12

140

220

465

440

395

363

12-22

440

395

363

12-22

400

16

170

270

543

540

495

463

16-22

540

495

463

16-22

500

20

190

322

644

645

600

568

20-22

645

600

568

20-22

600

24

190

377

701

755

705

667

20-26

755

705

667

20-26

700

28

210

430

753

860

810

772

24-26

860

810

772

24-26

800

32

210

487

807

975

920

878

24-30

975

920

878

24-30

900

36

210

537

973

1075

1020

978

24-30

1075

1020

978

24-30

1000

40

250

587

1023

1175

1120

1078

28-30

1175

1120

1078

28-30

1200

48

250

687

1153

1375

1320

1280

32-30

1405

1340

1295

32-33

1400

56

250

760

1810

1575

1520

1480

36-30

1630

1560

1510

36-36

1600

64

300

895

1815

1790

1730

1690

40-30

1830

1760

1710

40-36

1800

72

300

995

1920

1990

1930

1890

44-30

2045

1970

1918

44-39

2000

80

300

1095

2025

2190

2130

2090

48-30

2265

2180

2125

48-42

非标法兰尺寸/长度,本公司可以根据您来电,来图。来样订做。
